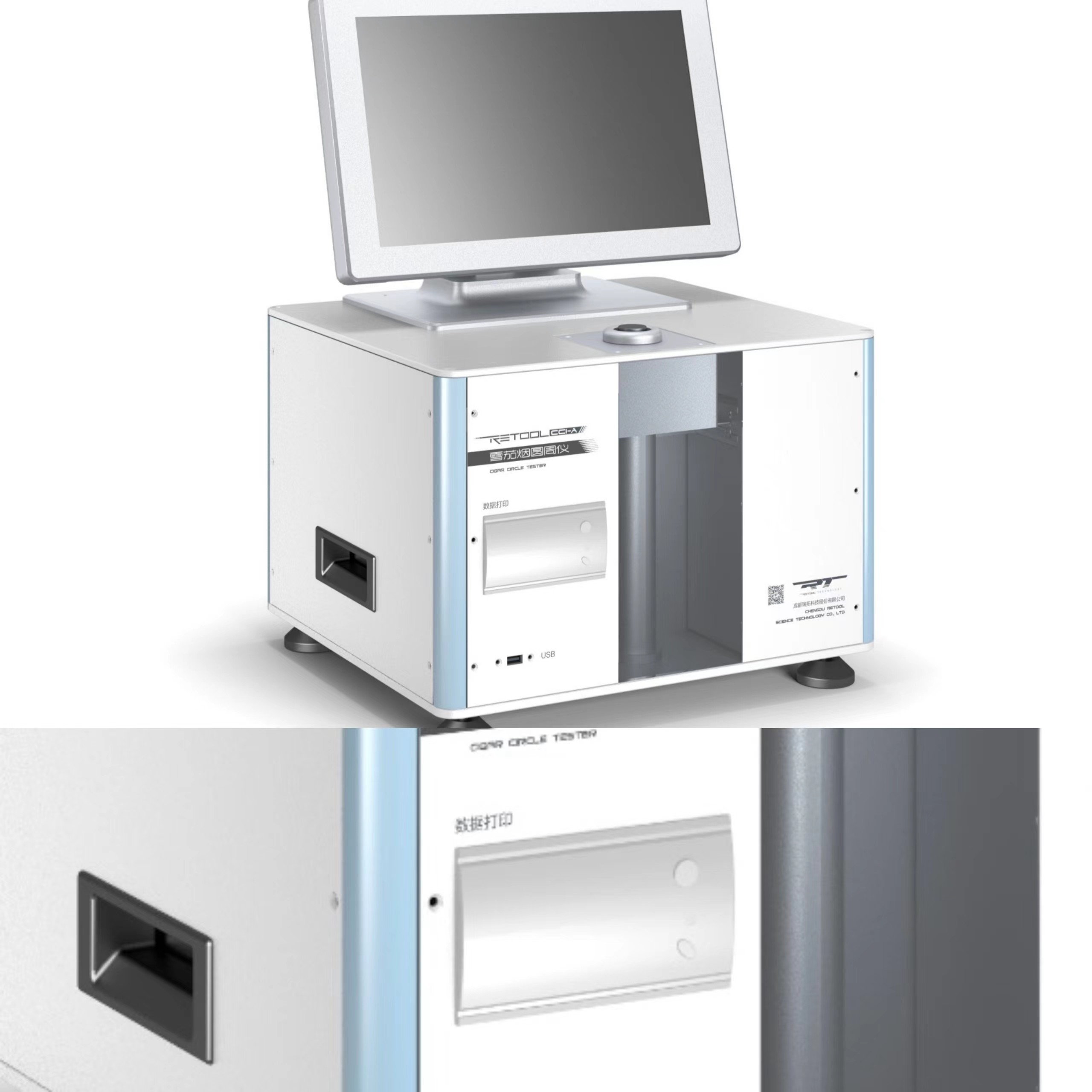

Verificador gráfico do círculo do charuto da relação da redondeza de Detecte e da operação da redondeza

O verificador do círculo do charuto tem uma vasta gama de compatibilidade do perímetro, a circunferência do detecte da lata e a redondeza de todas as posições

O verificador é um tipo do instrumento desenvolvido para as necessidades reais da indústria tabaqueira de detectar os parâmetros de índice físicos dos charutos. É usado para detectar a circunferência e a redondeza de uma seção ou de umas seções múltiplas dos charutos. É aplicável à inspeção de preparação de amostras dos charutos. O computador industrial é usado para a interação homem-máquina, com relação bonita e capacidade de processo de dados forte. O mecanismo de gerencio de aperto pode realizar a medida de amostras do charuto com vários diâmetros e especificações de comprimento sem peças em mudança. O processo do uso é simples e conveniente.

Desempenho e característica

1. Apropriado para medir a circunferência e a redondeza de charutos feitos a mão cilíndricos ou de charutos máquina-feitos;
2. A escala da compatibilidade da circunferência da amostra é grande, a posição de medição pode ser ajustada, e a circunferência e a redondeza de todas as posições podem ser detectadas.
3. Medida exata com o sensor do laser do CCD;
4. a amostra da rotação 360-degree é realizada na circunferência da amostra, e o resultado da medida é mais exato;
5. O suporte de cigarro novo é adotado, que é apropriado para cigarros com vários diâmetros e assegura a medida estável e segura.
6. Ajuste automaticamente a posição da plataforma de posicionamento após ter ajustado parâmetros do instrumento;
7. O instrumento adota a alimentação manual e anular manual;
8. Estrutura compacta e superfície coberta pequena;
9. Relação gráfica da operação, operação lisa industrial do toque, fácil aprender;
10. Armazenamento de dados do apoio, pergunta, importação e exportação, impressão dos dados, relação de USB, interface de rede.
11. A redondeza circular da seção em uns ou vários lugar da mesma amostra pode ser medida usando o lugar baixo variável. As corridas inteiras do processo automaticamente, sem intervenção, fácil de usar.

Indicadores técnicos

1. Escala do diâmetro da amostra: 12~23mm
2. Escala do comprimento da amostra: 90~210mm
3. Posição de medição: a posição do comprimento inteiro pode ser ajustada com base na cara da extremidade.
4. Provando a posição: 360 graus
5. Definição: 0.005mm
6. Precisão da medida: ± 0,1 milímetros
7. Escala de ajuste da plataforma: 0~120mm
8. Dimensão total: 420×380×600 milímetro
9. Peso: 21kg

Exigências do ambiente de trabalho (evite a exposição direta ao instrumento por fontes luminosas fortes tais como a luz solar)

1. Temperatura do ambiente operacional: +10℃ a +40℃ (a temperatura ambiental recomendada é 22 o ± 2℃)
2. Umidade: 60±5%RH
3. Fonte de alimentação: C.A. 220V ±10% 50 Hz± 5%
